- 0,5 - 36,0 m³/h
- frequenzgeregelt
- Wechelsbetrieb
- Kaskadensteuerung
Verwendung
Die Doppeldruckerhöhungsaggregate des Typs PDFM sind zur Förderung/Druckerhöhung von kaltem, klarem Wasser aus drucklosen Vorratsbehältern (s.g. mittelbarer Anschluss) geeignet. Weiterhin eignen Sie sich zur Druckerhöhung in Druckwassernetzen (s.g. unmittelbarer Anschluss). Der Einsatz anderer Wässer muss mit dem Hersteller abgestimmt werden. Zur Bestimmung der Eignung ist eine ausführliche Wasseranalyse erforderlich.
Die Druckerhöhungsstationen kommen dort zum Einsatz, wo eine Druckerhöhung mit möglichst konstantem Förderdruck erforderlich ist.
- Förderung von Wasser aus Vorlagebehältern
- Druckerhöhung in Leitungswassernetzen
- Förderung von Wasser aus Netztrennbehältern
Funktionsweise
Die Druckerhöhungsaggregate sind für den Zulaufbetrieb mit und ohne Vordruck sowie für Saugbetrieb mit mäßiger Saughöhe ausgelegt. Eine vollautomatische, druckabhängige Steuerung regelt die Drehzahl der sich im Betrieb befindlichen Pumpe in Abhängigkeit vom aktuellen Förderdruck sowie vom eingestellten Solldruck (PI-Regler). Sollte eine Pumpe nicht in der Lage sein, den Bedarf abzudecken, so wird die zweite Pumpe hinzu geschaltet (Kaskadenschaltung). Kleinere Entnahmemengen werden aus dem Membranausdehnungsgefäß ins Netz eingespeist, wodurch ein zu häufiges Anlaufen der Pumpe vermieden wird. Das Druckerhöhungsaggregat muss über eine geeignete Schutzvorrichtung (Zubehör) gegen Trockenlauf geschützt werden. Der Trockenlaufschutz kann als Schwimmerschalter, Druckschalter oder Elektrodenrelais ausgeführt werden.
Je nach Ausstattung kann eine gemeinsame Sammelstörmeldung oder eine Störmeldung je Pumpe am Klemmenübergabekasten abgegriffen werden.
Die Druckerhöhungsaggregate werden werksseitig elektrisch verdrahtet. Die Betriebsspannung beträgt 400V/N/PE. Die Einstellung der Druckgrenzwerte und des Vordrucks im Membranausdehnungsgefäß muss u.U. entsprechend den örtlichen Betriebsverhältnissen erfolgen. Um Einstellungen ändern zu können, ist ggf. ein zusätzliches Gerät, welches optional erhältlich ist (siehe Zubehör), erforderlich. Die werkseitige Einstellung ist auf dem Typenschild vermerkt.
Vorteile
konstanter Förderdruck
Energieeinsparung durch Drehzahlregelung
einfach zu bedienen
hochwertige Pumpentechnik vom Weltmarktführer
platzsparende Bauweise
Membranausdehungsgefäß mit kleinem Volumen
automatische Störumschaltung (Multi Master System)
automatischer Wechselbetrieb (FIFO-Pumpentausch)
automatische Kaskadensteuerung

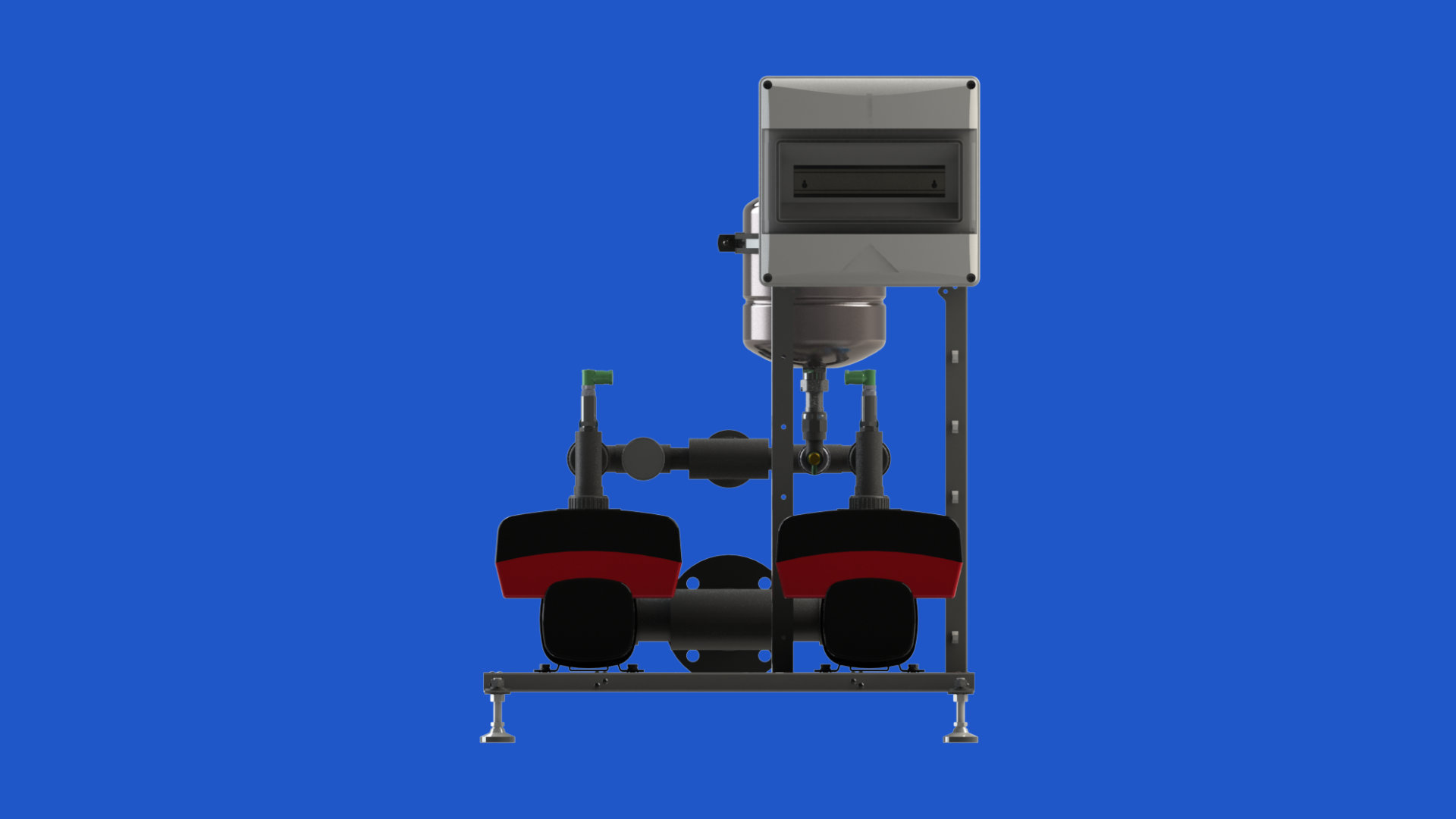

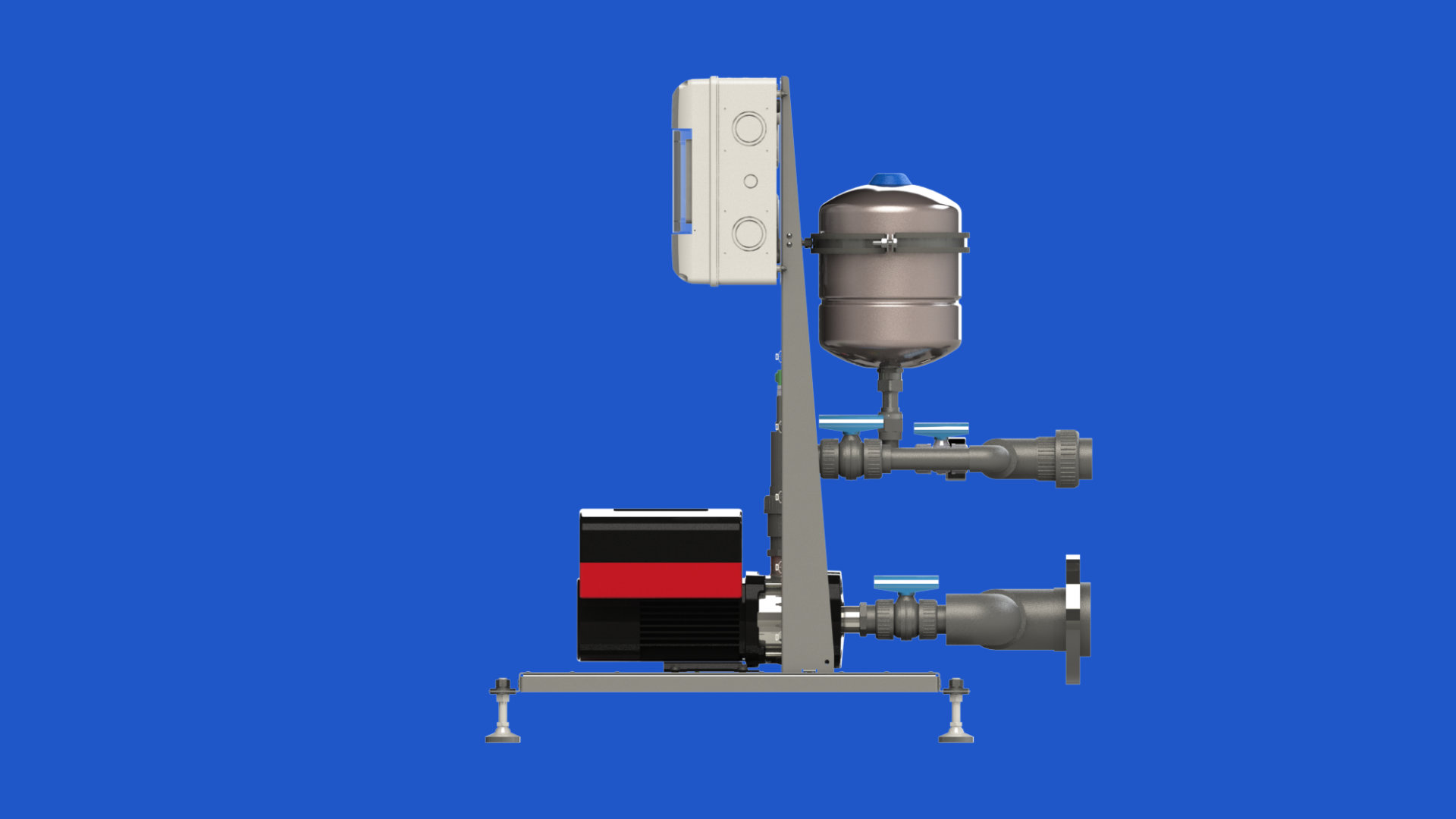

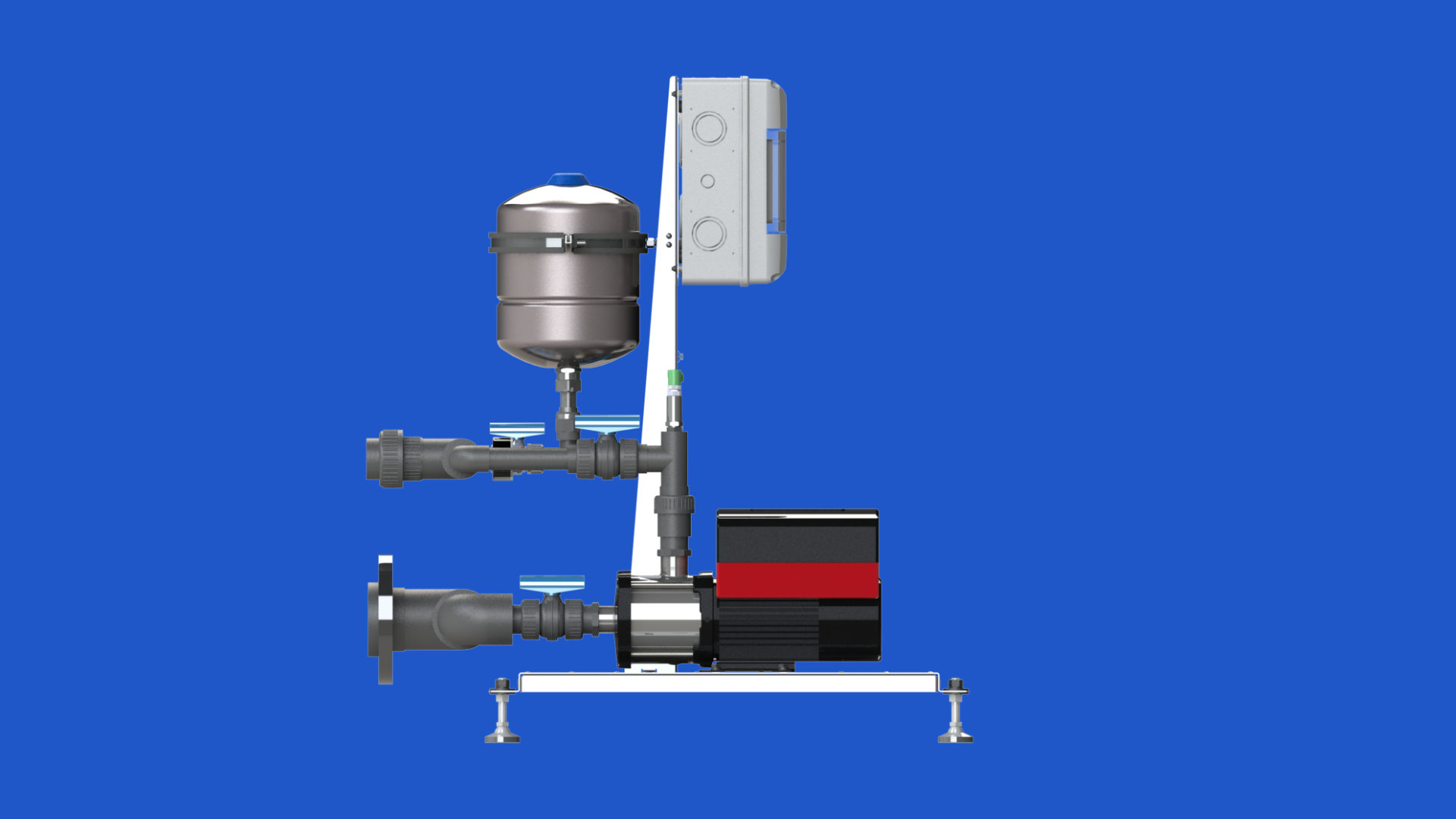

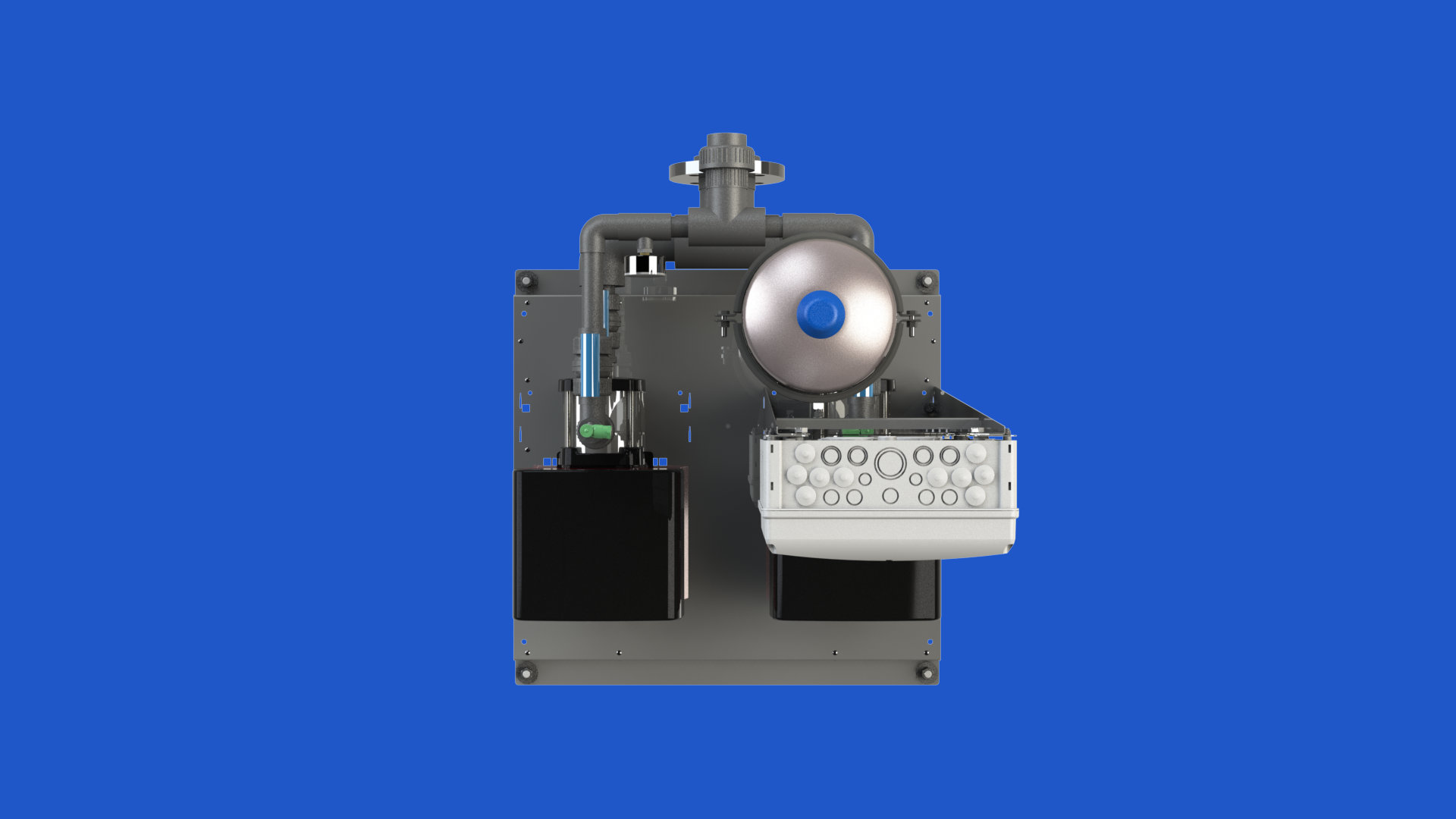

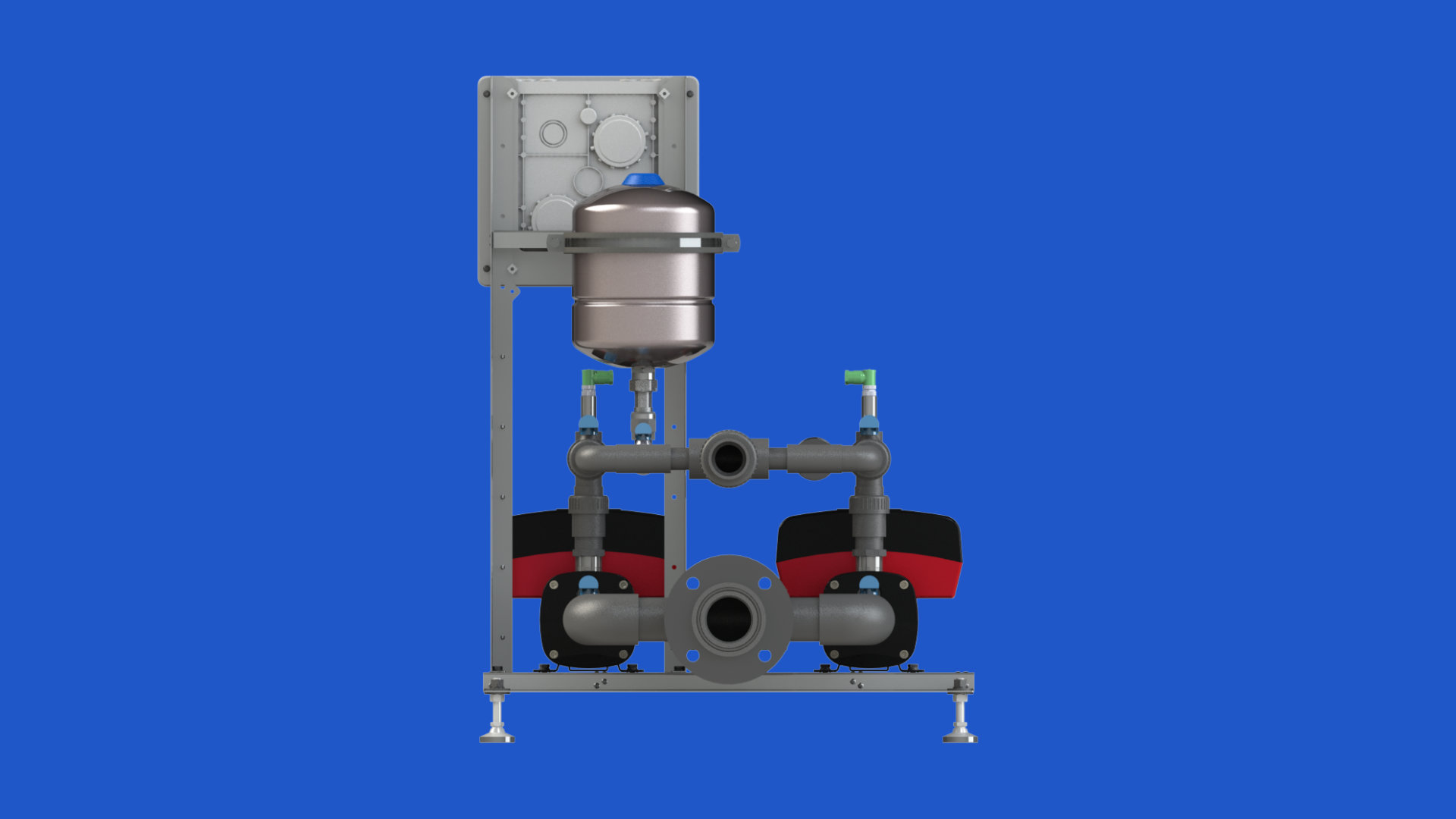

Lieferumfang
Grundplatte aus Edelstahl-Blech mit Aufständerung zur Halterung des Elektrogehäuses
zwei Kreiselpumpen mit integrierter Steuerung und Frequenzumformer
Drucksensoren
Saugstutzen mit Absperrventilen
Druckstutzen mit Manometer und Absperrventilen
Membrandruckspeicher mit Absperrventil und Entleerventil
Elektrogehäuse mit Hauptschalter
