• 0,5 - 18,0 m³/h
  • frequenzgeregelt
Pefm p1@blue 400?g 99b97c64
Pefm p2@blue 400?g 99b97c64
Pefm p3@blue 400?g 99b97c64
Pefm p4@blue 400?g 99b97c64
Pefm p5@blue 400?g 99b97c64

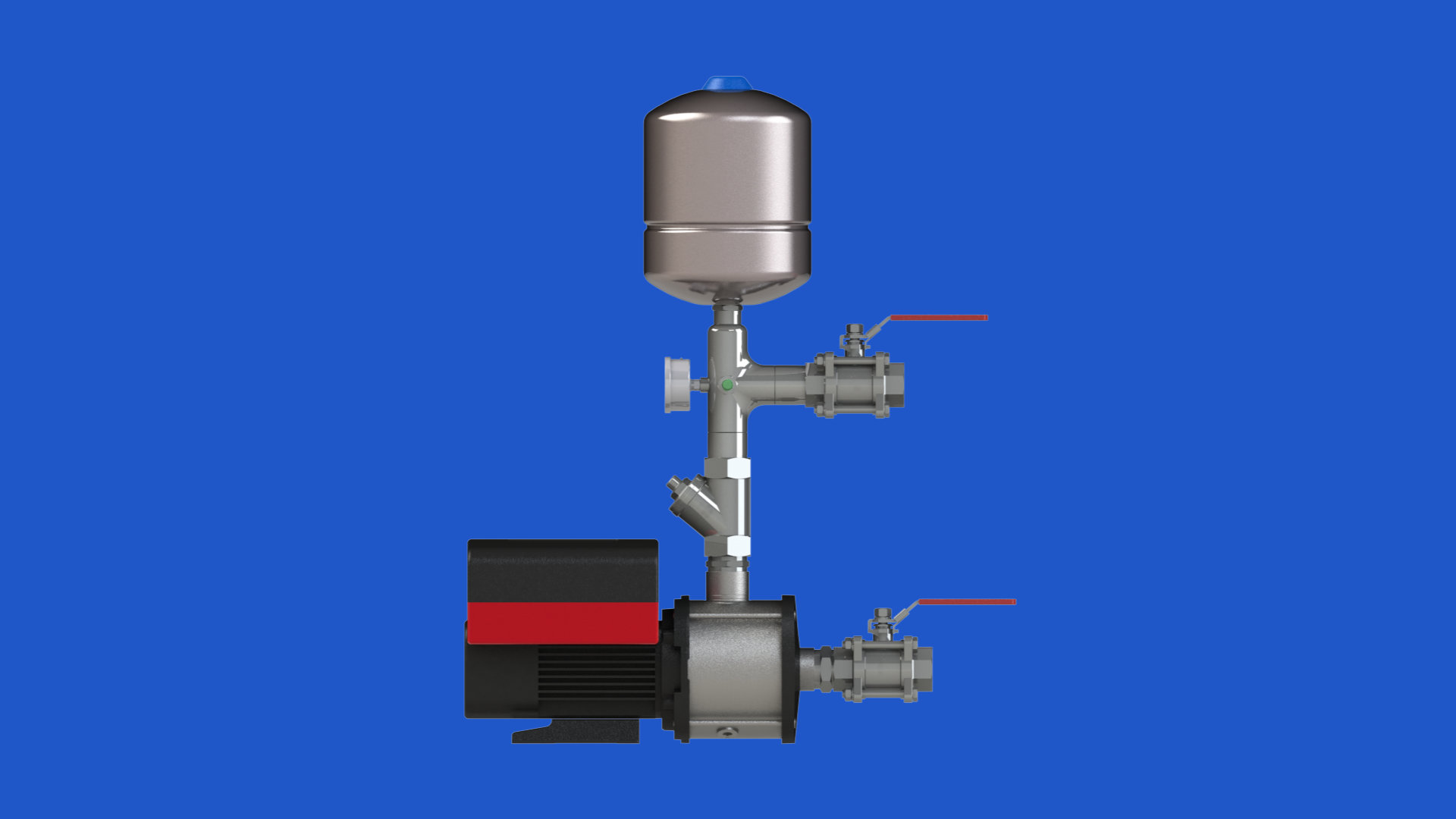

PEFM Produktbild (Ansicht 1)

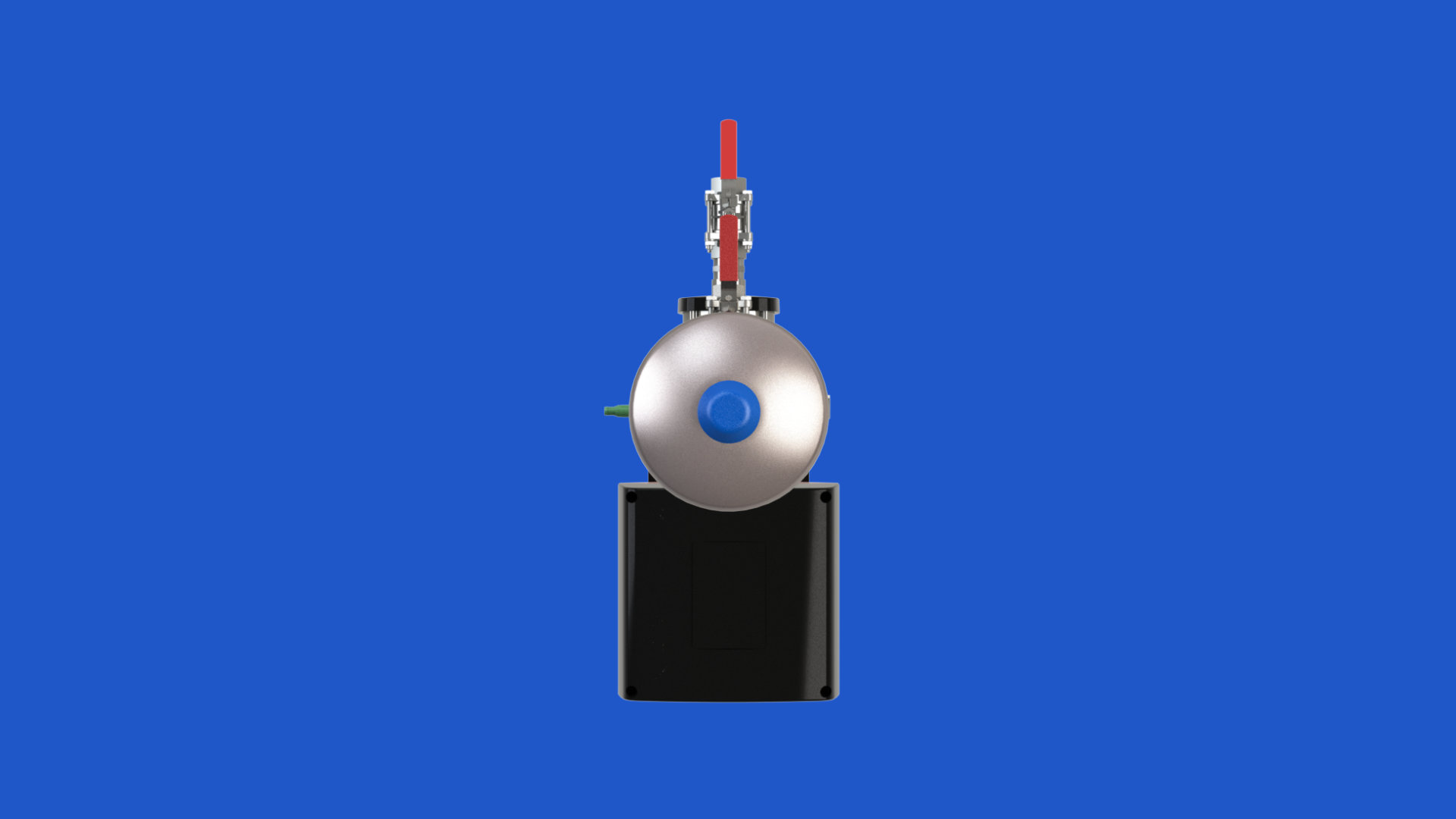

PEFM Produktbild (Ansicht 2)

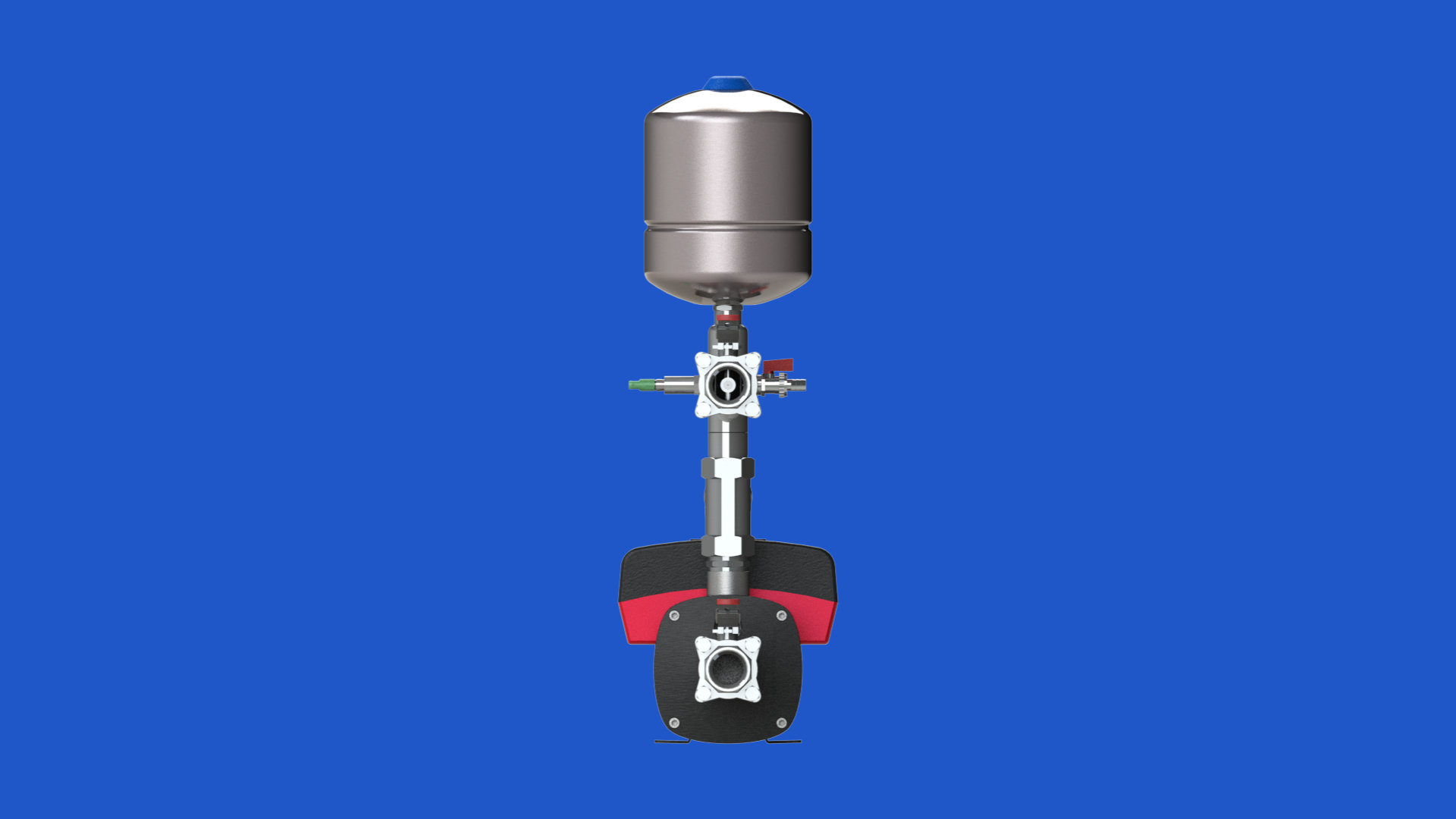

PEFM Produktbild (Ansicht 3)

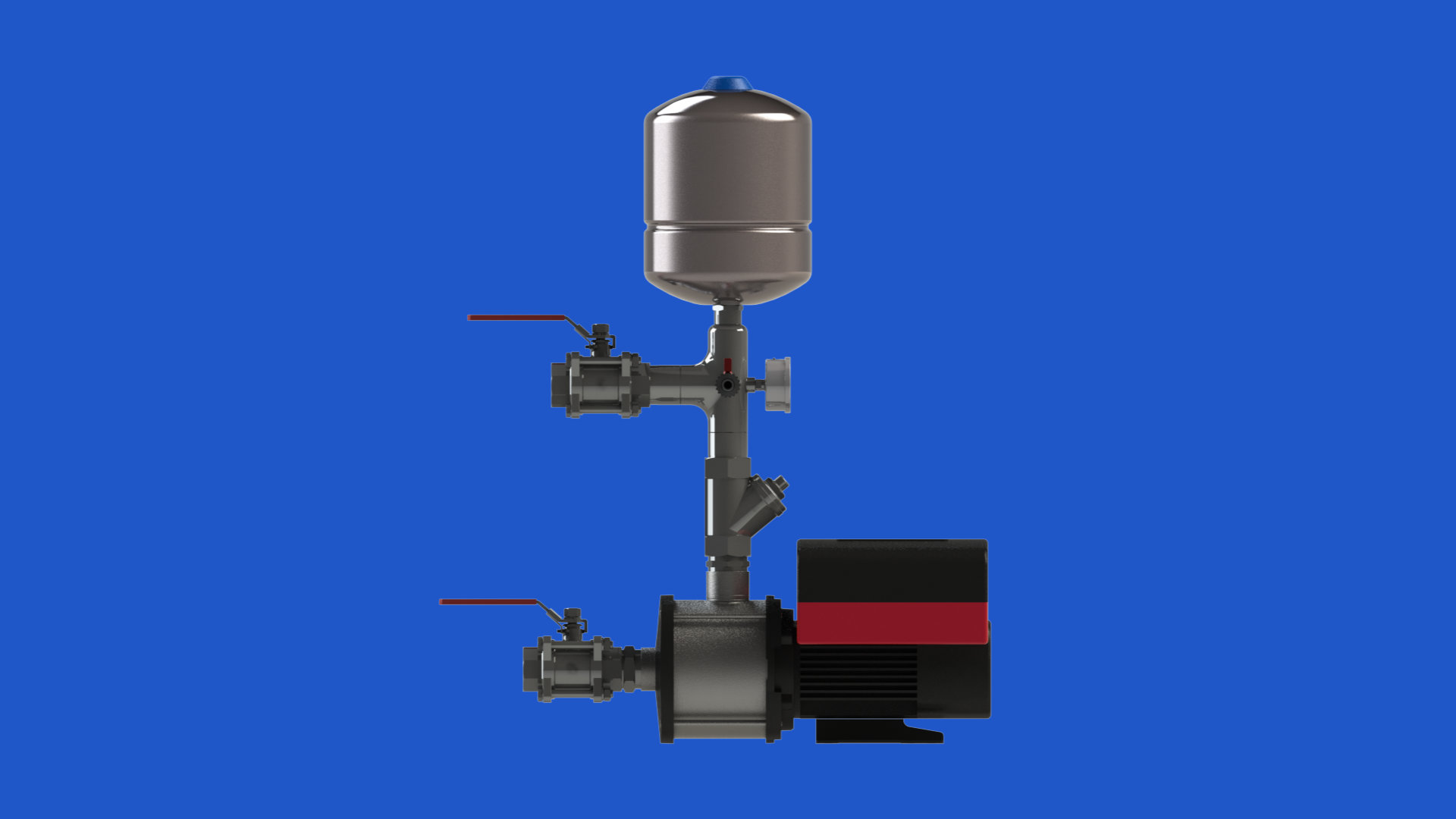

PEFM Produktbild (Ansicht 4)

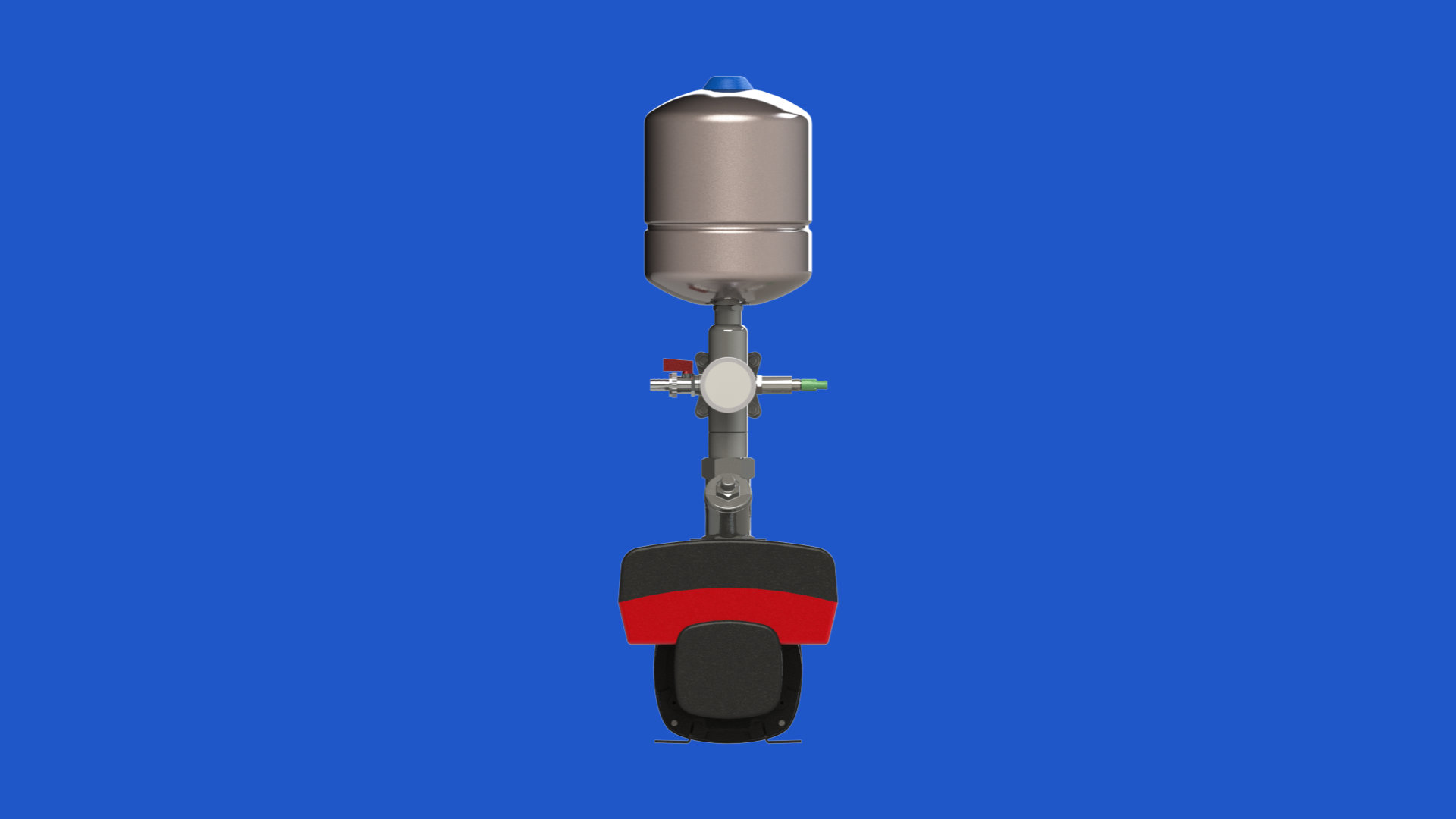

PEFM Produktbild (Ansicht 5)

Verwendung

Die Einzeldruckerhöhungsaggregate der Baureihe PEFM sind drehzahlgeregelte Geräte mit im Motor ein integrierter Frequenzumformer. Die Aggregate werden werkseitig montiert und steckerfertig elektrisch verdrahtet. Ab Werk wird der im Frequenzumformer integrierte PI-Regler für den Betrieb mit konstantem Förderdruck programmiert. Die Anpassung der Software an die Gegebenheiten vor Ort erfolgt komfortabel mittels Smart-Phone-App und einem Komunikationsmodul (Zubehör). Alle medienberührten Teile sind aus Edelstahl. Ein Membranausdehnungsgefäß sorgt für eine Begrenzung der Schaltspiele sowie für ein druckabhängiges Ein- und Ausschalten ohne Druckstöße. Die hochwertige Edelstahl-Kreiselpumpe in Industrieausführung bürgt für einen langjährigen, zuverlässigen Betrieb.

Die Aggregate können entweder direkt als Stand-Alone-Lösung installiert werden, oder zusammen mit dem umfangreichen Zubehör zum Einsatz kommen. Hierdurch lässt sich eine optimale Anpassung an die jeweiligen Erfordernisse realisieren. Anzeige und Programmierung von Soll- und Ist-Werten erfolgt bequem über das als Zubehör erhältliche Komunikationsmodul und eine Smart-Phone-App.

Die Druckerhöhungsstationen kommen dort zum Einsatz, wo eine Druckerhöhung mit möglichst konstantem Förderdruck erforderlich ist.

  • Förderung von Wasser aus Vorlagebehältern
  • Druckerhöhung in Leitungswassernetzen
  • Förderung von Wasser aus Netztrennbehältern

Funktionsweise

Die Druckerhöhungsstationen sind für den Zulaufbetrieb mit und ohne Vordruck, sowie für Saugbetrieb mit mäßiger Saughöhe ausgelegt. Eine vollautomatische, druckabhängige Steuerung regelt das Ein- und Ausschalten der Pumpe. Kleinere Entnahmemengen werden aus dem Membranausdehnungsgefäß ins Netz eingespeist, wodurch ein zu häufiges Anlaufen der Pumpe vermieden wird. Die Druckerhöhungsstation muss über eine geeignete Schutzvorrichtung (Zubehör) gegen Trockenlauf geschützt werden. Der Trockenlaufschutz kann als Schwimmerschalter, Druckschalter oder Elektrodenrelais ausgeführt werden.

Ein Sammelstörmeldesignal kann an der Steuerung abgegriffen werden (potentialfreier Wechsler).

Die Druckerhöhungsstationen werden werksseitig elektrisch verdrahtet. Die Betriebsspannung beträgt 400 V/N/PE, die Steuerung wird mit Niederspannung (24 V/50 Hz) betrieben. Die Einstellung der Druckgrenzwerte und des Vordrucks im Membranausdehnungsgefäß muss u.U. entsprechend den örtlichen Betriebsverhältnissen erfolgen. Die werkseitige Einstellung ist auf dem Typenschild vermerkt.

Vorteile

konstanter Förderdruck

Energieeinsparung durch Drehzahlregelung

einfach zu bedienen

hochwertige Pumpentechnik vom Weltmarktführer

platzsparende Bauweise

Rohrleitungsteile aus Edelstahl

Membranausdehungsgefäß mit kleinem Volumen

Lieferumfang

Kreiselpumpe aus Edelstahl

Motor mit integriertem Frequenzumformer und PI-Regler

Drucksensor

Verrohrung aus Edelstahl

Armaturensatz mit Manometer und Rück-schlagarmatur

Membranausdehnungsgefäß

Zubehör + Ersatzteile

Fernbedienmodul

Grundfos GO MI301 Fernbedienmodul (Adapter); zur Nutzung mit Grunfos GO-App und einem Android-Gerät

Grundplatte

Satz Grundplatte PEFM

KS-Wandmontagegehäuse

Varianten:

  • mit Übergabeklemmen für PEFM
  • KS-Wandmontagegehäuse mit Meldeleuchten für PEFM

Satz Konsolen Wandmontagegehäuse PEFM

Druckschalter

Druckschalter Trockenlaufschutz 0,22 – 4 bar

Schwimmerschalter

Schwimmerschalter Trockenlaufschutz, Kabellänge 3 m
