• R ½, R ¾, R 1
Stk p1@blue 400?g 13ca27d4
Stk p2@blue 400?g 13ca27d4
Stk p3@blue 400?g 13ca27d4
Stk p4@blue 400?g 13ca27d4
Stk p5@blue 400?g 13ca27d4

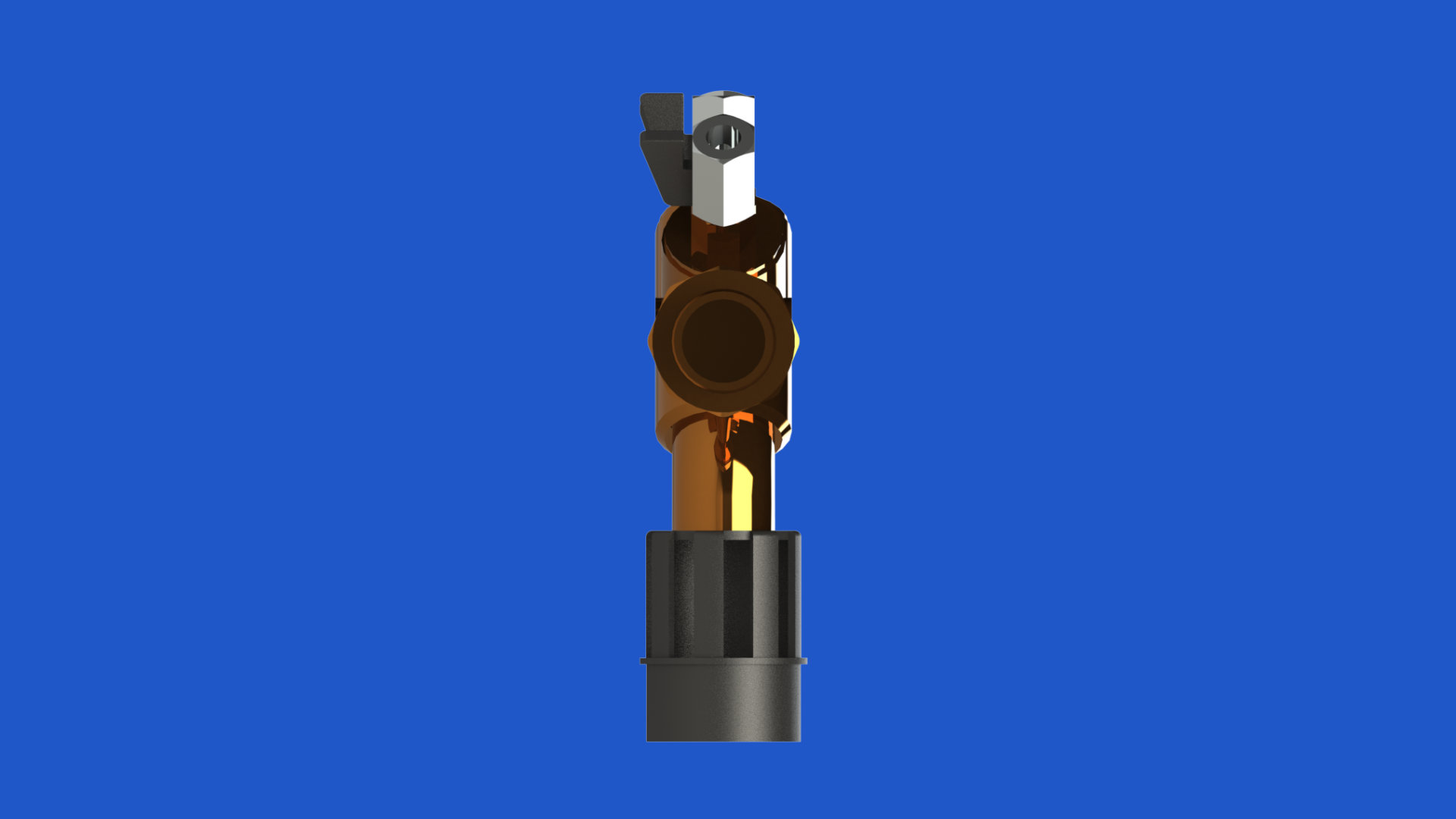

Systemtrenner STK Produktbild (Ansicht 1)

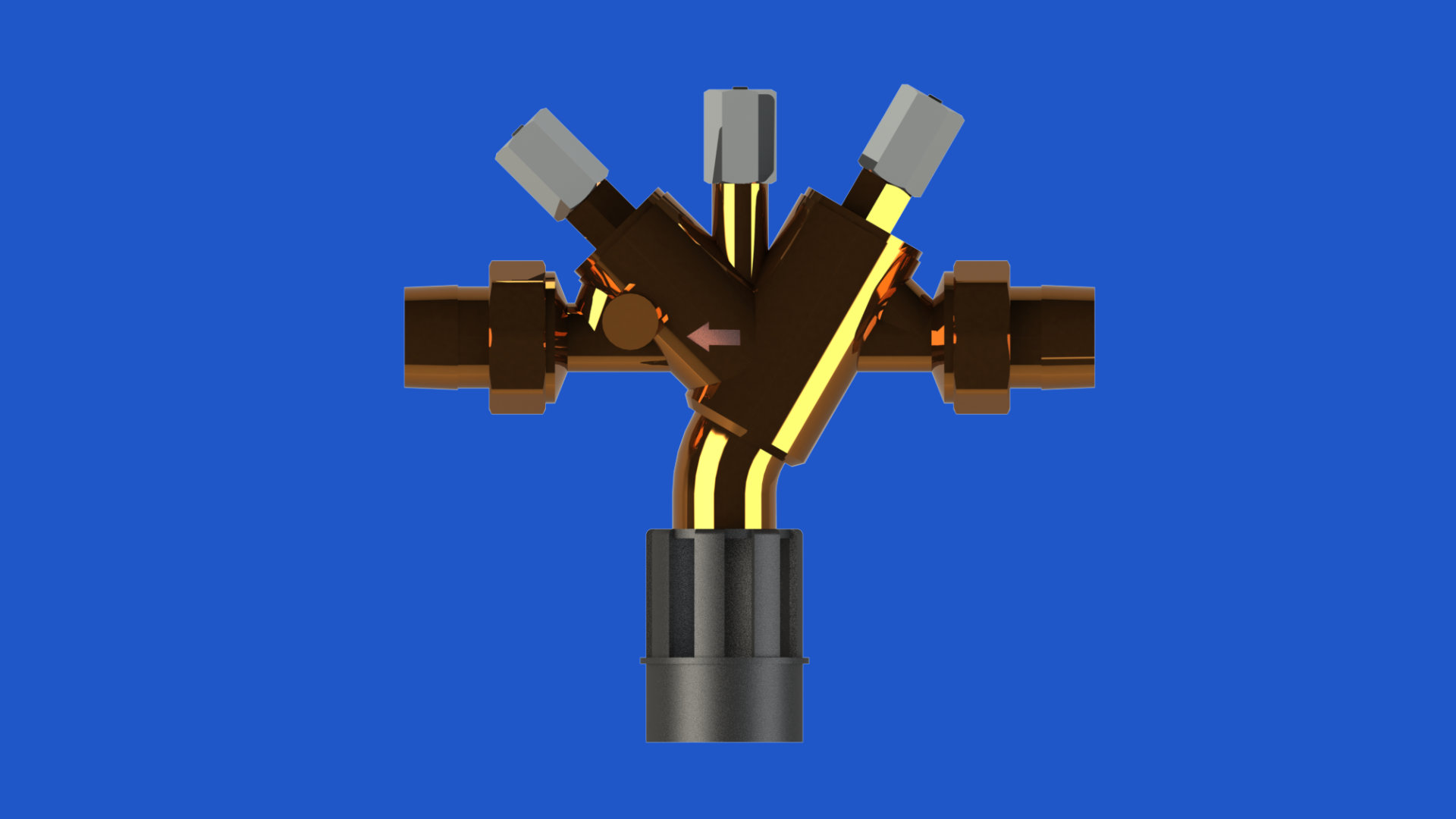

Systemtrenner STK Produktbild (Ansicht 2)

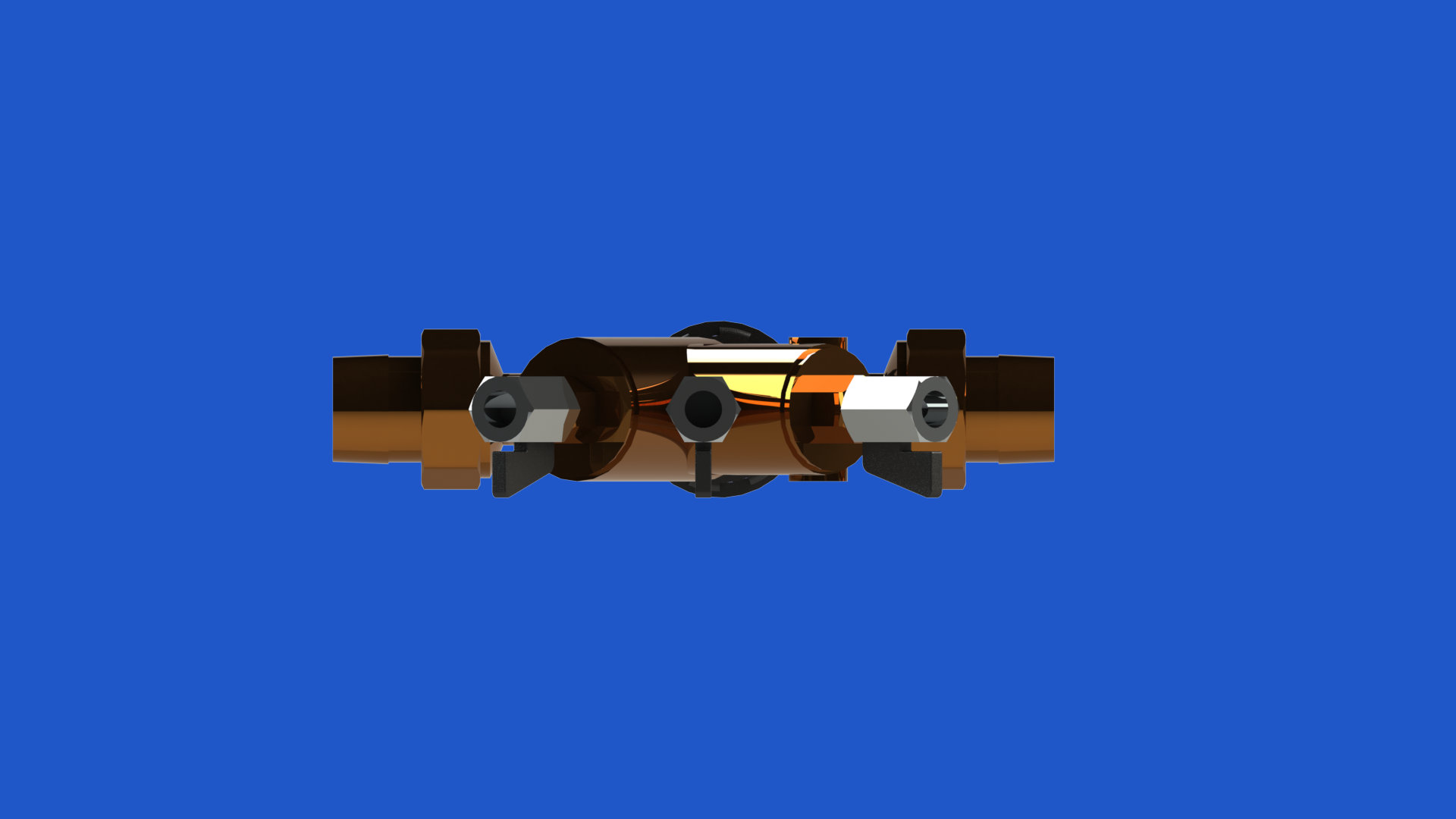

Systemtrenner STK Produktbild (Ansicht 3)

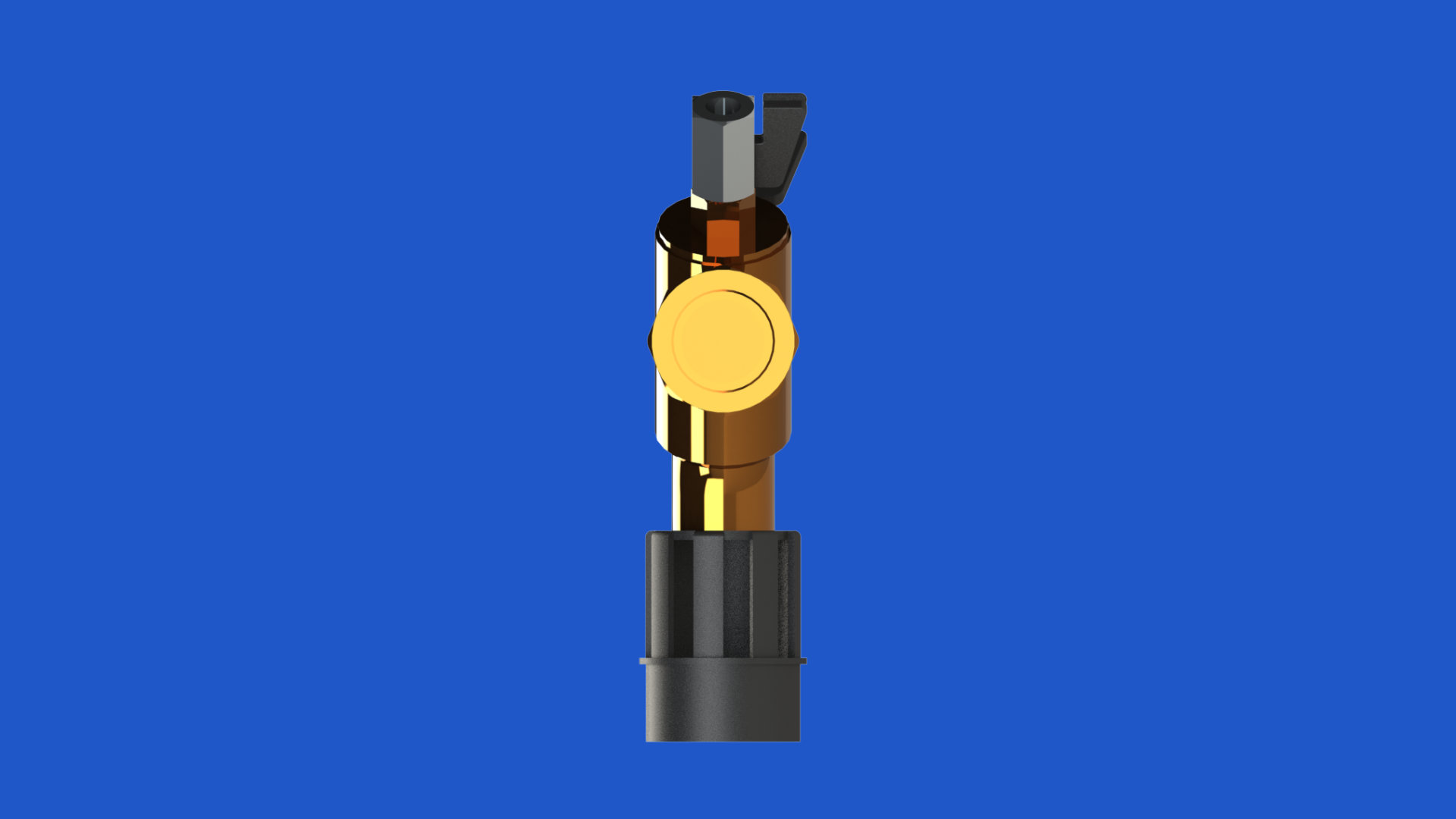

Systemtrenner STK Produktbild (Ansicht 4)

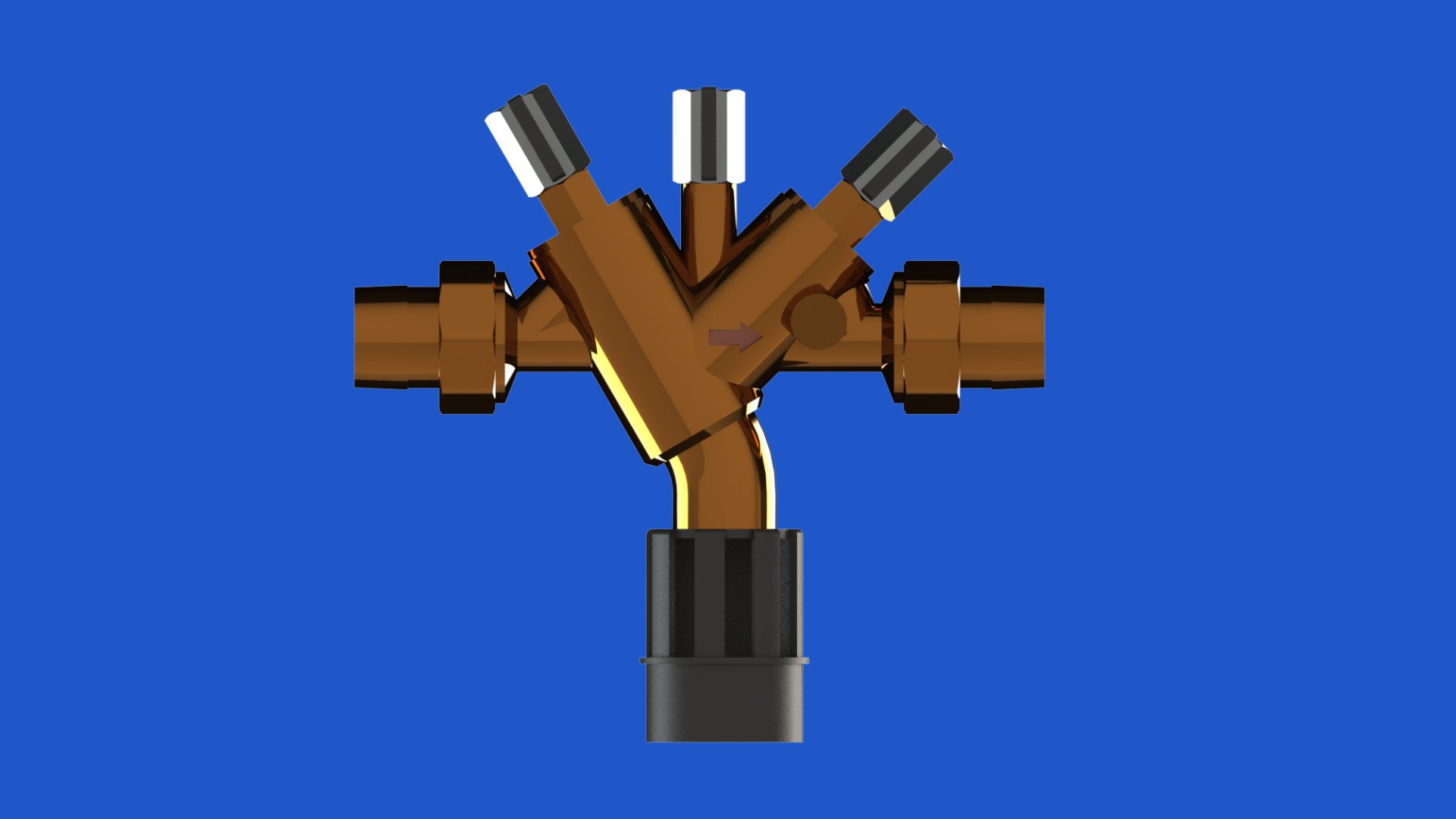

Systemtrenner STK Produktbild (Ansicht 5)

Verwendung

Die Systemtrenner der Baureihe STK-N dienen gemäß DIN EN 1717 zur Absicherung des Trinkwassernetzes beim Anschluss von trinkwassergefährdenden Geräten und Anlagen, entsprechend den Klassen 1-4 nach DIN 1988, Teil 4.

Der Systemtrenner STK-N kann den Rohrtrenner DIN 3266 der Einbauart 2 (EA 2) nach DIN 1988-T4 ersetzen. Der Systemtrenner BA darf darüber hinaus unterhalb des höchstmöglichen Schmutzwasserspiegels eingebaut werden und ist uneingeschränkt für gewerbliche und häusliche Zwecke einsetzbar.

Darüber hinaus erfüllen die Systemtrenner der Baureihe STK die nach EN12729 geforderten Durchflusswerte.

Funktionsweise

Die Systemtrenner arbeiten eigenmediumgesteuert hydraulisch. Durch zwei Rückflussverhinderer wird der Systemtrenner in Zonen unterteilt, einlaufseitige, mittlere und auslaufseitige Zone. Jede der drei Zonen ist mit Prüfstutzen versehen. Die zwei voneinander unabhängigen Rückflussverhinderer, welche die mittlere Zone (Zone reduzierten Drucks) von den anderen Zonen trennen, sind drucklos geschlossen. Das Entlastungsventil in der mittleren Kammer, welches zur Entleerung von Verunreinigungen dient, ist drucklos geschlossen.

Die eigentliche Ventilmechanik ist in einer kompakten Kartusche integriert, welche zu Wartungszwecken, oder zum Austausch mit wenigen Handgriffen ausgebaut werden kann.

Vorteile

kompakte Bauweise

hohe Durchflussleistung

Ventilmechanik als Kartusche

DVGW-Prüfzeichen
