- 0 - 4,7 m³/h
- frequenzgeregelt
Usage
Die Druckerhöhungsstationen der Baureihe PE-SC-P sind zur Förderung/Druckerhöhung von kaltem, klarem Wasser aus drucklosen Vorratsbehältern (s.g. mittelbarer Anschluss) geeignet. Weiterhin eignen Sie sich zur Druckerhöhung in Druckwassernetzen (s.g. unmittelbarer Anschluss).
Die Druckerhöhungsstationen kommen dort zum Einsatz, wo eine kosteneffiziente Druckerhöhung mit möglichst konstantem Förderdruck erforderlich ist.
- Förderung von Wasser aus Vorlagebehältern
- Druckerhöhung in Leitungswassernetzen
- Förderung von Wasser aus Netztrennbehältern
Functionality
Der in der Druckerhöhungsstation integrierte Elektromotor wird mittels ebenfalls integriertem Frequenzumformer so in seiner Drehzahl reguliert, dass der einstellbare Förderdruck in den Grenzen des Pumpenkennlinienfeldes konstant gehalten wird. Zur Realisation dieser so genannten Konstantdruckregelung wird der aktuelle Ist-Wert des Pumpenausgangsdrucks (Förderdruck) mit einem integrierten Drucksensor gemessen und mit dem an der Steuerung der Pumpe eingestellten Soll-Wert verglichen. Weichen Soll- und Ist-Wert von einander ab, verändert die Steuerung die Drehzahl des Motors bis der Ist-Wert dem Soll-Wert entspricht. Die Steuerung der Pumpe stellt über entsprechende Überwachungsroutinen fest, wenn keine Entnahme mehr stattfindet. Wenn dies der Fall ist wird die Pumpe abgeschaltet. Sinkt der Druck am Pumpenausgang wieder, so schaltet sich die Pumpe vollautomatisch wieder ein.
Advantages
Kompakte Bauform
Druckstoßfreie Wasserversorgung von Verbrauchern
Selbst ansaugende, sofern die Pumpe vollständig mit Wasser gefüllt wurde
Einfache Bedienung
Geringe elektrische Leistungsaufnahme
Integrierte Leckageüberwachung nachgeschalteter Rohrnetze und Aggregat
Integrierte Überwachung von Wassermangel und Trockenlauf
Integrierte Drucküberwachung
Integrierte Laufzeitüberwachung
Integrierte Temperaturüberwachung
Scope of delivery

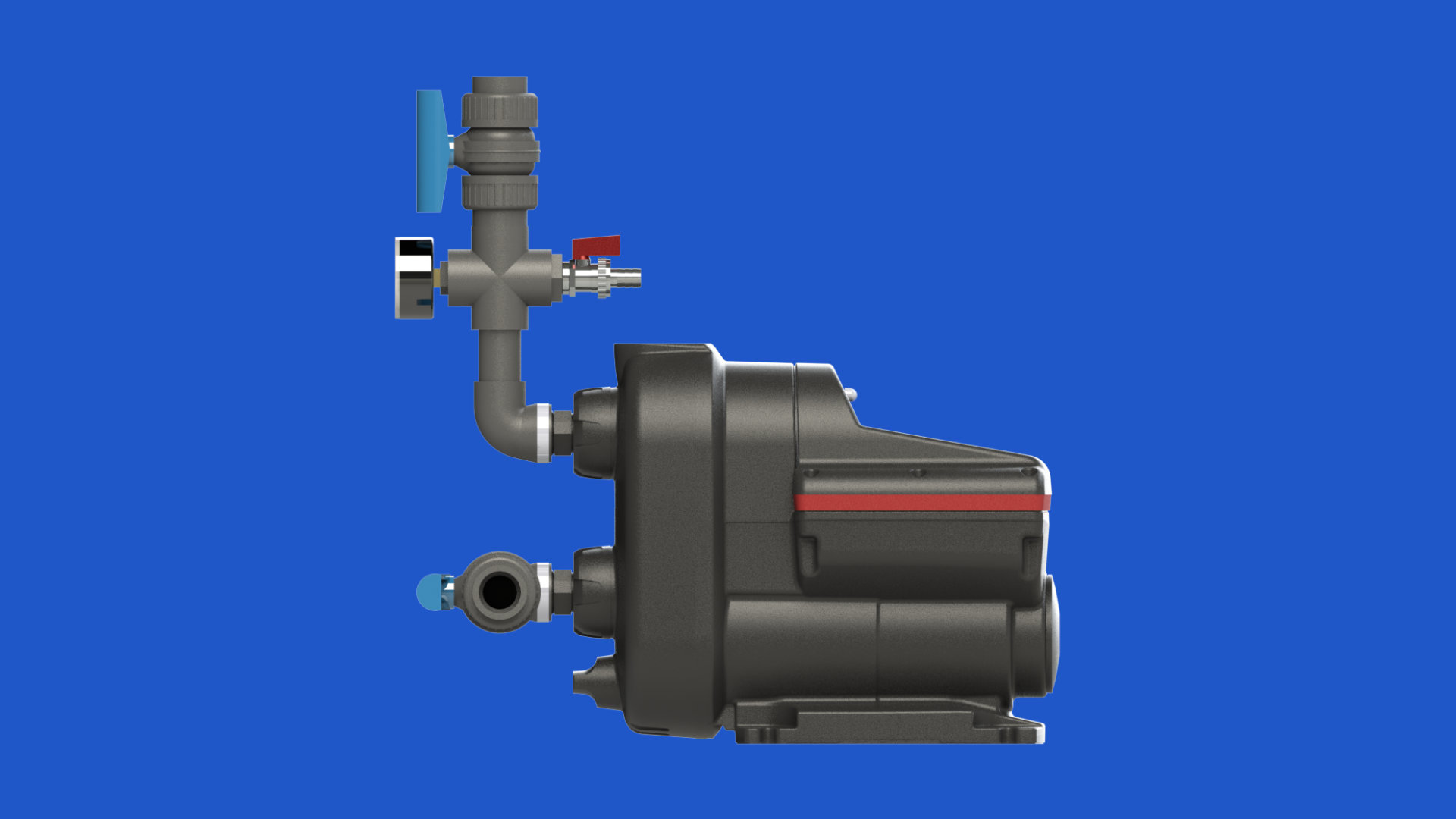

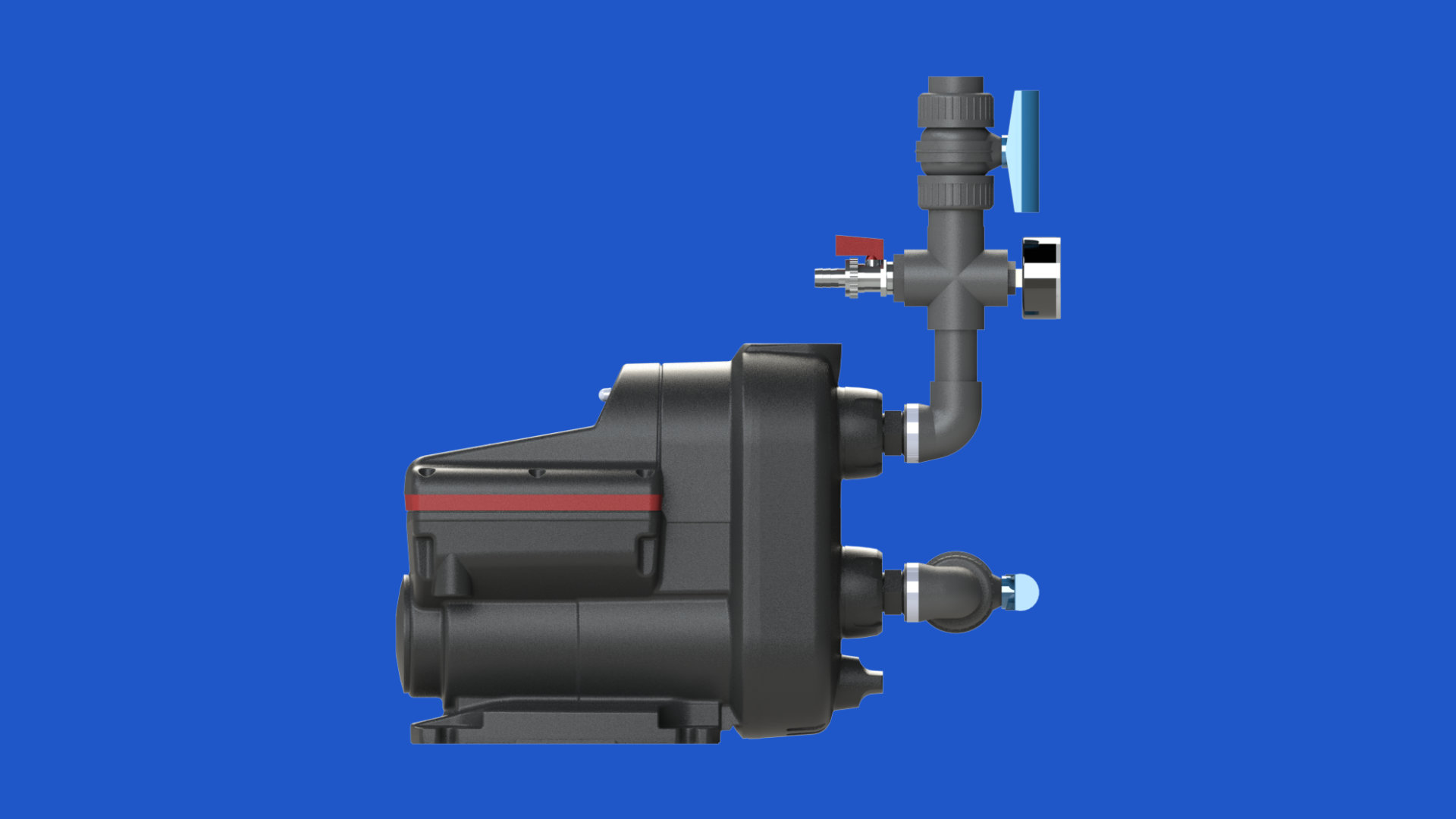

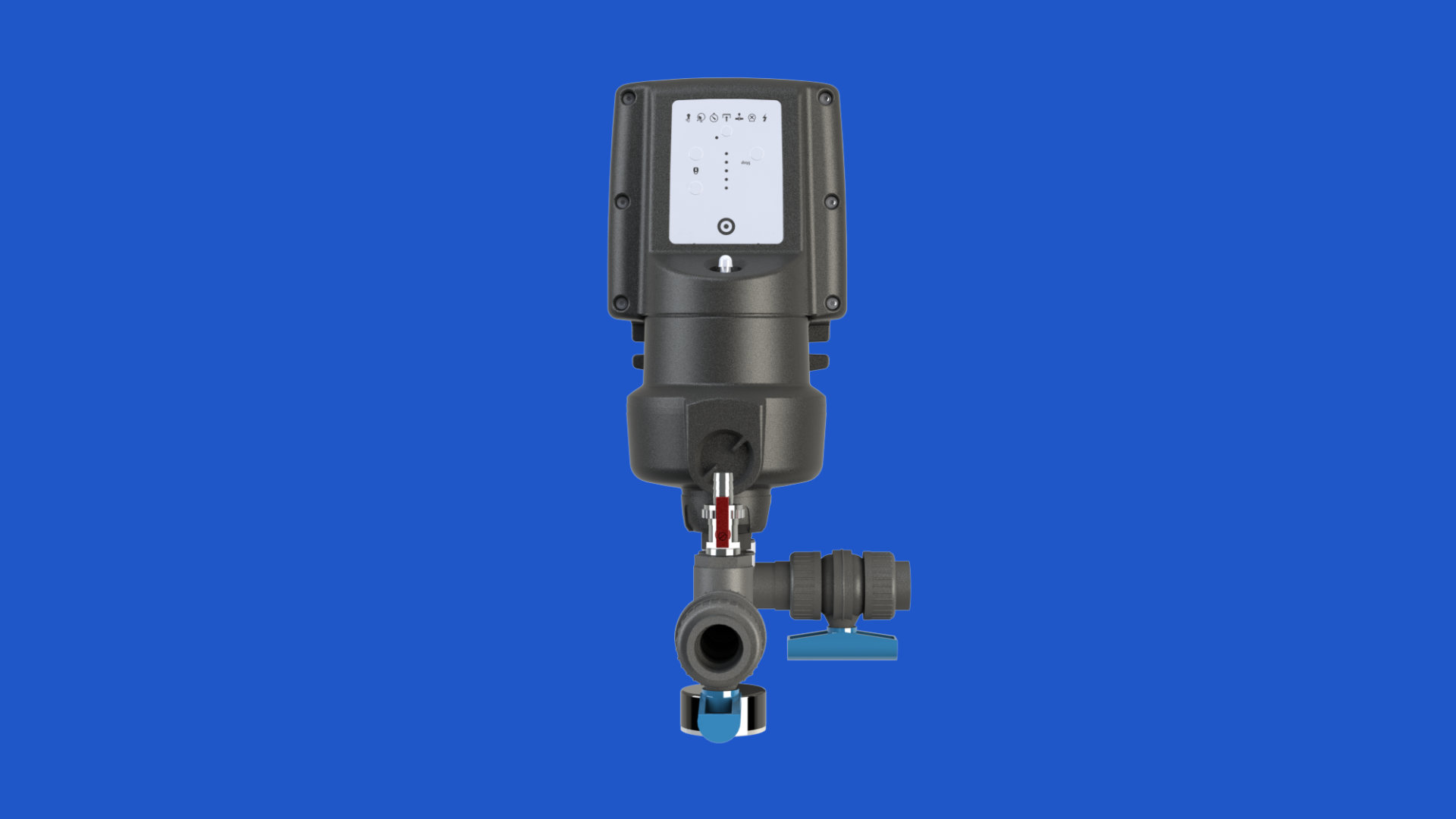

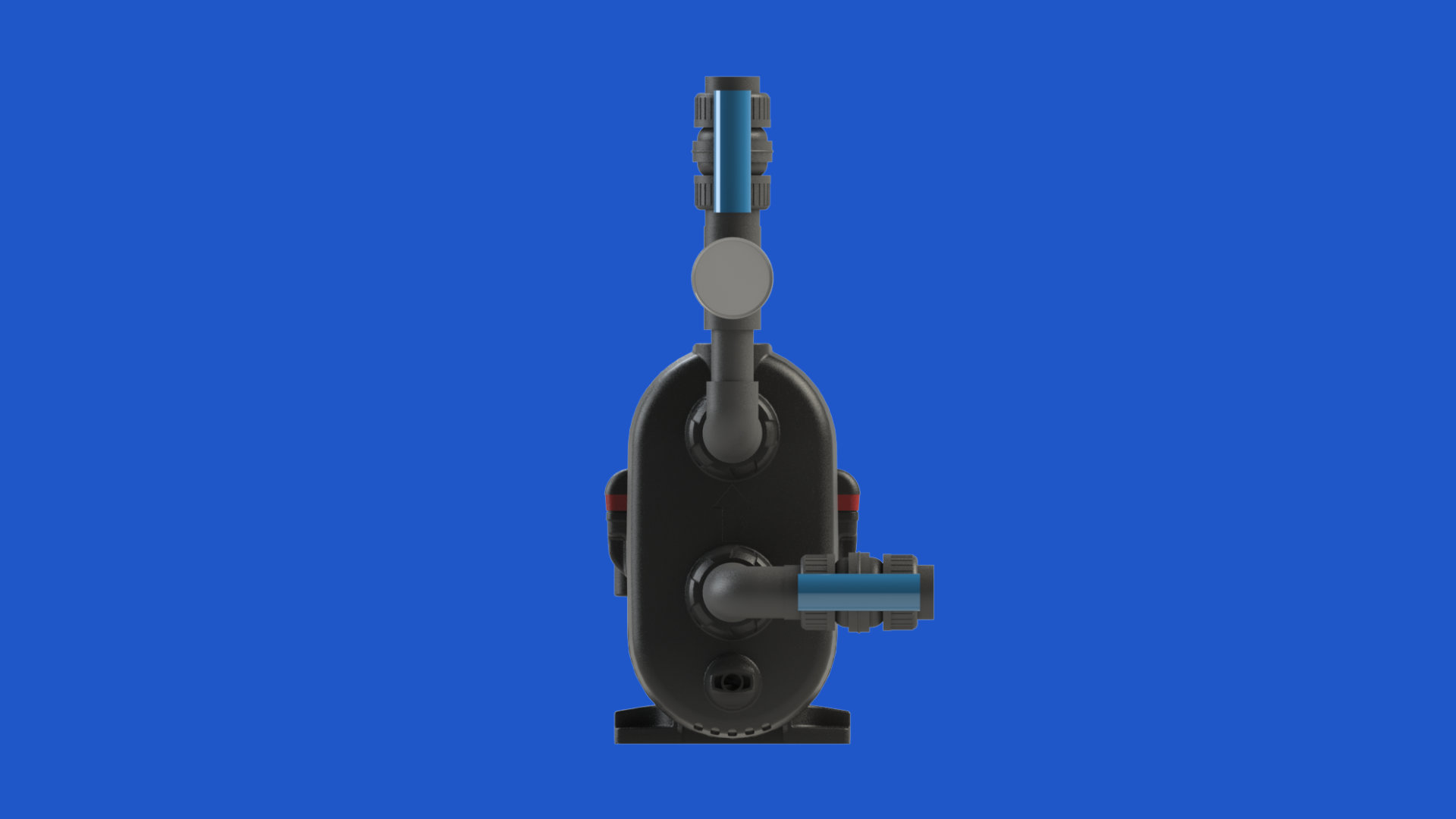

Kreiselpumpe mit integrierter Steuerung, Membrandruckspeicher und Frequenzumformer
Saugstutzen mit Absperrventil
Druckstutzen mit Manometer, Probenahmeventil und Absperrventil
